在通常情況下，由于森林防火視頻監控站點在地理位置上分布較廣或位置較偏僻，并且與監控中心的距離較遠，利用傳統的有線連接方式，線路鋪設成本高昂，而且施工周期長，同時因為物理因素如河流山脈等障礙而難以架設線纜，而且森林防火安全防范要求高，采用有線通訊在遇到刮風、暴雨、決口等災害時，線路一斷，信息就無法及時傳遞上去，因此有線傳輸?shù)目篂?zāi)性比較差，難以適應高可靠性要求，加之流域地形復雜、偏僻，鋪設光纖成本也比較高。相比之下，視頻遠程監控太陽能供電系統布線簡單、方便，抗災性比較好，成本也比較低，可大量節省投資。對于森林防火視頻遠程監控太陽能供電系統實現實時觀測，實時收集監控領域資源數據，對當?shù)亻_發、利用、管理，保護，實現合理調配，達到提高資源的利用率和日后改善目標等方面具有十分重要的作用。

一 系統應用在森林防火視頻遠程監控山洪預警，林區防火，森林防控報警等領域，通過建設無線視頻監控太陽能監控供電系統，利用先進的數字視頻監控手段對森林自然災害及人為破壞實施監測，采用3G/4G無線網絡結合的方式實時網上傳輸山洪預警，林區防火，森林防控報警及其附屬建筑物及管理區的全面視頻監控，還可為防火防汛防潮指揮調度提供了及時、準確的決策依據。利用極其穩定性的森林防火視頻太陽能監控供電系統，針對數字視監控系統采集數據、圖像、聲音、視頻，報警等基礎信息，不但可提高精確度，還可以使林業管理者告別傳統的工作方式，實現智能化節能環保新能源的跨越。監控中心設有12塊4K級別高清拼接屏通過高端視頻解碼管理平臺服務器拼接大屏幕系統，各種在線監測數據、圖象、視頻、報警信息和出現險情的位置等視頻數據信息能直觀的彈出在大屏幕上，更好的預防自然災害對人民的生命財產及工作生活帶來傷害，可以實時觀測監控區域內所出現的情況，為領導決策提供了直實觀的圖像及現場數據信息，同時可以改善維護、管理工作人員的工作環境，減少工作人員，做到無人值守、少人值班，使監控人員能及時監視現場情況，準確判斷狀態，指揮車輛和專業人員處理各種搶險和救援工作。

二 系統組成

我們根據以往森林監控項目和森林防火的特點，對山洪預警，林區防火，森林防控報警等重要的監控項目，往往涉及的地理范圍比較廣，監控點比較多，需要監控的用戶人員相對分散，而且，對于大規模的監控項目對于系統穩定性要求非常高，需要盡量減少日后的設備維護工作。

綜合以上特點，我公司設計了針對森林防護的森林防火3G/4G智能監控報警系統，根據組網方式可分為：前端監控監測設備（包括太陽能4G高清智能視頻單元、工業雷達感應器、有源功放室外防水監控喇叭，室外語音報警喇叭，室外聲光報警器等設備）、有線網絡VPN/4GAPN專用網絡、大屏幕視頻監控調度管理中心組成。

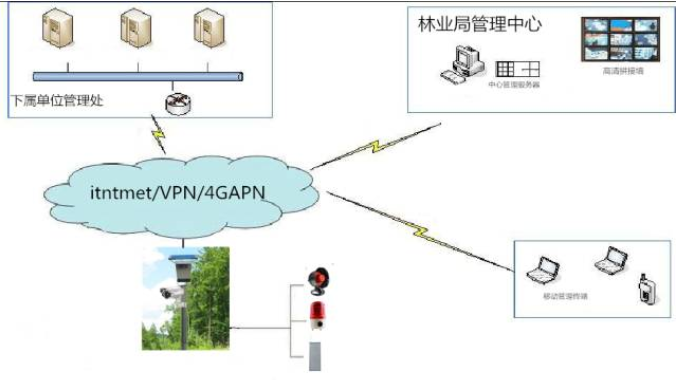

系統結構拓?fù)鋱D如圖所示：

三 平臺智能管理中心

1：平臺組件界面

4G視頻管理服務器：設置與管理前端視頻源，處理各種數據業務，并為后端網絡用戶提供服務；統一身份驗證、統一設備編號；

WEB 服務器： 提供 HTTP 服務， 讓用戶通過 IE 等瀏覽器監控及控制；

用戶控制臺：監看及控制視頻源，并能控制存儲及矩陣服務，遠程管理、控制前端視頻源；支持多顯卡，動態切換顯示屏，可做虛擬矩陣應用；支持手機遠程監看；

視頻回放：回放歷史視頻，支持遠程本地、中心存儲、設備本地等視頻的回放、文件下載、剪輯功能；支持服務器群集；支持手機、平板遠程控制；

網絡矩陣調度終端：完全仿真電視墻，支持自定義屏幕的格局；支持單切、輪切、組切、墻切等方式控制矩陣；同時兼容多種矩陣控制鍵盤；支持?jǐn)z像機組管理及調度以及攝像機實時調看、抓圖；支持語音對講、視頻源遠程配置；實時接收前端監測數據信息，支持報警圖片及視頻自動發送服務器，并發處理報警事務，發送支持多種報警策略；支持文字、聲音、合成語音、短信微信等方向響應報警，并能將警情發送到指定的用戶終端。

2：設備監測服務器：

2:1、 用于監測視頻源的狀態，包括：遠程網絡聯機、視頻移動、視頻丟失、磁盤異常等信息；

2:2、 完全綠色版本，支持單獨運行及與管理服務器聯機運行；

2:3、 完全兼容原報警服務器，可在管理器上將它注冊成報警服

務器，并支持狀態定向轉發；

2:4、 多層次樹形結構，可清楚的反映出設備及攝像機狀態；

2:5、 支持日志查詢及導出，可按日、周、月、年方式查找；

2:6、 支持手動選擇監測的層、設備、攝像機；

3:平臺服務器結構

采用 C/S、B/S

結構的網絡監控平臺，模塊化插件結構，每個軟件模塊都已經得到大規模應用。采用分布式網絡結構，基于 Windows 下 TCP/IP/UDP

協議開發。具有簡單易用的特點，人機界面美觀友好，無需專業培訓即可快速掌握系統使用。最高的性能、最高的可用性和最高的安全性運行任何苛刻的應用系統。部署、升級方便系統未采用大型數據庫，省去了數據庫安裝及管理的麻煩，一般操作員就能完成部署

。同時程序未加載數據庫引擎，提高了執行效率，也不會因數據庫損壞而導致整個系統癱瘓。向?qū)皆O(shè)置界面，可批量增加設備。各平臺服務器安裝后，所有的部署及管理都在遠端執行，無須在現場一一設置。

4G網絡視頻矩陣保留

CCTV 監控系統下的操作習慣；支持多路視頻服務器和網絡攝像機的視頻到電視墻解碼顯示； 支持 1、 4、 9、 13、 16 畫面分割，

輸出延時小于 1s； 多種專業級矩陣控鍵盤，可完成方位、鏡頭、預置位、矩陣切換等操作，鍵盤可定制開發

；可單點、隊列切換，切換時間<100ms，并可調節視頻質量；支持任意監控點圖像任意畫面組合；支持 HDMI/AV / VGA

方式輸出至拼接墻。遠程集中錄像超強的錄像存儲方案，在主機及網絡資源允許下，單機可支持 1024

路同時錄像。支持?jǐn)嗑€重錄功能，讓數據更安全。動態文件索引技術，海量文件查詢瞬間完成。

遠程管理、控制錄像服務，并可實時查閱錄像及服務器的狀態?？刹捎梅稚⒋鎯蚣写鎯Γ写鎯r支持網絡直接、中轉及混合等方式存儲，并支持服務器群集管理，存儲量不受限制；

統一播放模塊，同時支持視頻源本地、存儲服務器、終端文件播放，極大程度的提高可操作性；功能全面的客戶終端視頻實時多畫面顯示功能，并且能進行大小畫面切換；支持 1、4、6、8、9、13、16等畫面，最大可達

64 畫面；圖像上直接控制云臺；可調節圖像顏色， 并可根據網絡及系統資源調節視頻質量；

具有設備目錄樹顯示和選取功能，操作方便；支持多畫面切換功能、翻頁和輪巡功能；具有本地抓錄、抓拍和聲音開關功能；遠程錄像查詢功能，并支持同時

1、4、9、16畫面錄像播放功能，及快放、慢放、抓拍。主子通道雙管理，軟硬解碼結合；具有畫面分割和鏡頭控制功能，云臺和預置位控制功能?？捎枚喙δ鼙O(jiān)控鍵盤控制；

軟件自動登錄及監控狀態自動還原；地圖瓦片技術，實時渲染地圖，適應網絡 GIS

傳輸；具有遠程錄像管理、視頻矩陣控制、多用戶及角色管理功能；功能強大的  IE  終端目前市面上的同類網絡音視頻監控管理軟件中，都能實現 IE

遠程觀看和控制云臺等基本操作，卻不能做到一些如參數設置和權限控制等更高一級的操作。平臺的 IE

終端已擴充此功能，只要用戶通過服務器的安全認證，在權限允許的條件下，客戶可以象在服務器上設所有監控點的一些基本參數和權限，進行錄像和日志管理。高效的音視頻解碼算法能使您以最高的性能、

最高的可用性、 最高的安全性運行于任何更好的決策支持突發事件聯動報警、

錄像檢索和遠程多路播放領域功能全面的智能監控平臺，使您在采取行動和制定更好決策時具備更敏銳的洞察能力。報警集中轉發，可設置警情接收的用戶；

四 硬件設備

1：中心管理平臺服務器

智能網絡視頻監控管理平臺將不同客戶的需求以組件模塊的方式實現， 以網絡遠程視頻集中管理和網絡傳輸為核心，完成數據、圖象、視頻、報警等信息采集、傳輸、控制、管理和儲存的全過程，屬于全數字化遠程網絡視頻監控管理平臺，能夠架構在各種專網/局域網/城域網/廣域網之上，平臺兼容多種國內及國際網絡傳輸協議。真正實現了監控聯網、集中管理，授權用戶可在網絡的任何計算機上對監控現場實時監控， 提供了強大的、 靈活的網絡集中監控綜合解決方案。

平臺采用模塊化、插件技術，完美地實現硬盤錄像、畫面分割監看、視頻矩陣輸出、 電子地圖、報警聯動，實現智能化、數字化、網絡化監控。運用先進的 H.264/265的數字視頻壓縮算法，在較低的碼率下可采集畫質優良的監看、錄像和網絡傳輸?shù)葦?shù)字圖像，極大地降低了視頻數據的傳輸、處理、存儲等對系統和網絡的資源占用。系統分布式結構、模塊化是系統特點，可應用于不同用戶的需求。

1產品參數

系統結構：工業標準型嵌入式RTOS設計,內置四核64位DSP，IP66級防水，3G/4G工業型高速傳輸高通模塊，數字高清網絡攝像頭，工作溫度（-30C.+85C.) 設備參數：數字高清索尼210萬超低照度傳感器 1080P像素,300萬高清晰鏡頭，采用目前最先進H.264視頻編碼技術，低碼流高清晰，內置IRCUT，白天不偏色，晚上更清晰，P2P技術，通電即用，標配可選2.8-12mm鏡頭，紅外30-80米

簡便操作應用：設備根據人性化理念開發設計，操作非常簡便，設備通電后插上跟手機一樣的SIM卡并下載設備的電腦客戶端軟件或手機客戶端軟件，打開客戶端添加設備獨有的ID號碼，就可以遠程實時觀看視頻，錄像，錄像回放，智能抓拍等功能應用。

3G/4G無線傳輸模式：支持4G（移動FDD-LTE.聯通FDD-LTE.電信FDD 5模通用）/3G(聯通WCDMA.移動GPRS，4G可兼容3G模式，)/WIFI熱點發射/RJ45網口直插/AP路由中繼

網絡模式切換：當設備連接到寬帶網絡，默認寬帶網絡優先模式，不會耗費SIM卡流量，如寬帶網絡斷開自動啟用3G/4G網絡，有些地方4G訊號覆蓋不到設備會自動切換3G網絡模式

電子恒溫感應：使用德國恒溫微處理器,-5度到85度溫度測量與控制.散熱/制熱兼容控制.有力的保證了產品安全可靠運行，工作耗電低于100MA。

抓拍功能 ：支持定時抓拍，動態抓拍，報警同步抓拍，并把抓拍到的圖片發送到FTP服務器及Email 支持雙碼流：本地錄制觀看為主碼流，遠程觀看為子碼流，節省觀看流量確保視頻的流暢性。 錄像存儲：支持定時錄像/移動偵測報警錄像/外部報警促發錄像,前端TF卡存儲最大128G，定時錄像大概20天，報警錄像大概60天。

網絡協議：支持RTSP/FTP/PPPOE/DHCP/DDNS/NTP/UPnP等網絡協議；

手機監控：手機客戶端監控，手機抓拍，手機錄像，前端存儲卡錄像遠程回放（iPhone，Windows Mobile，BlackBerry，Symbian，Android）

通訊協議:私有協議 ONVIF協議

防雷保護: 電源、網絡、POE全面防雷，符合國家標準GB/T17626.5，國際標準IEC61000-4-5。

業務功能:支持WEB配置,支持OSD,支持實時視頻傳輸,支持移動偵,支持移動偵測報警后客戶端彈出提醒信息;支持JPEG抓圖；支持統一客戶端遠程監控軟件、P2P平臺等系統應用;可提供完善的SDK開發包；

可擴展功能:

短信控制擴展功能（專利技術）：遠程開啟關閉攝像電源，短信觸發拍照，短信設置定時拍照時間，主要實現超低功耗應用，一個10AH電池在無外部供給情況下可支持定時拍照40-60天

外接報警系統：全功能擴展模塊，自帶全功能尾線，可外接火警探測器，紅外報警器輸入,外接警笛輸出，音頻輸入輸出（遠程喊話，遠程警報），485控制功能，外部觸發拍照功能等。

語音功能:嵌入式語音處理模塊，增加有源音頻接口，可與后臺語音清晰對講，后臺可1對多廣播式通話

電動變焦功能:4倍光學變焦，自動對焦一體化模組（2.8mm~12mm電動變焦）。

外置室外防水云臺：預 置 位：1~32?旋轉角度：水平0~355°垂直+6～-90°?速度0~4.8°/秒?控制方式：RS-485控制?線掃方式：鍵盤控制， 默認地址1（1-255可調）

可擴展GPS功能：GPS定位，實時位置查詢，定位信息回傳，跨區域報警。

外部傳感器：（增加傳感器接口，如：溫度，濕度，PI2,5 ,空氣質量，及開關量觸發傳感，遠程可設置傳感信息，超項提醒，信息回傳。

管理系統定制：支持專業管理平臺系統定制開發.

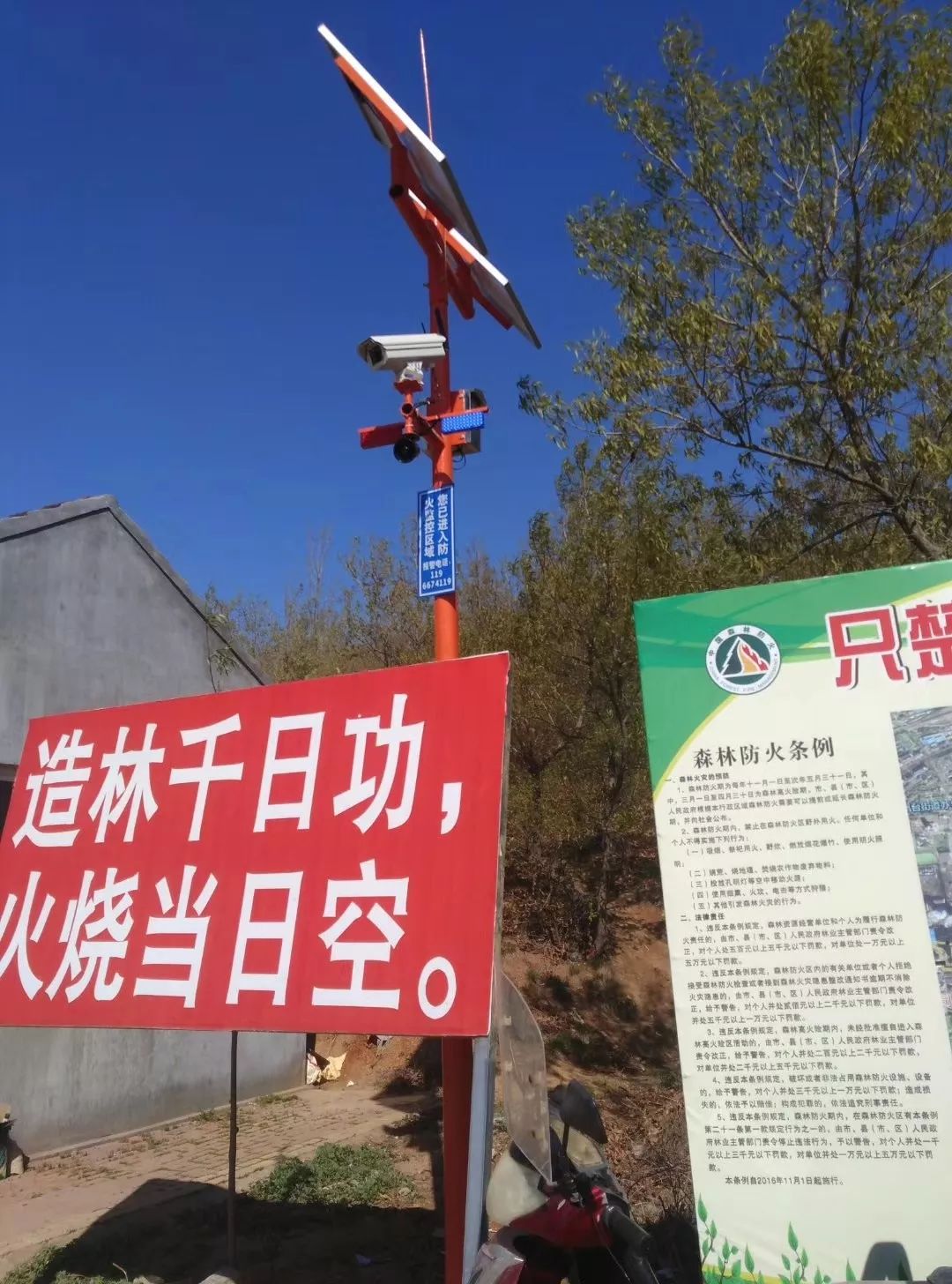

2太陽能無線供電系統

鑒于設備安裝區域為取電難問題，為確保設備長期穩定運行，我公司特別制定了整套穩定供電解決方案《太陽能光伏發電系統》太陽能發電系統是將太陽能光伏轉化為電能的裝置。該系統無空氣污染、無噪音、不產生廢棄物。因此太陽能光伏發電系統是一種自然、清潔的能源。一套穩定的太陽能光伏發電系統可以根據用戶的用電負荷情況和資源條件進行系統容量的合理配置，即可保證系統供電的可靠性，又可降低發電系統的造價。無論是怎樣的環境和怎樣的用電要求，都可做出最優化的系統設計方案來滿足用戶的要求。太陽能光伏發電系統是最合理的獨立電源系統。這種合理性表現在資源配置合理,技術方案合理,性能價格最合理。正是這種合理性保證了太陽能發電系統的高可靠穩定性。太陽能光伏發電系統由太陽能發電板、系統控制器、蓄電池組和控制器等幾部分組成，發電系統各部分容量的合理配置對保證太陽能光伏發電系統的可靠性非常重要，尚能系列供電系統為了滿足廣大用戶的用電要求、為用戶提供可靠的電力，會認真分析用戶的用電負荷特征以及用戶所處區域的太陽能光伏資源狀況針對不同用戶配置適合用戶的一整套系統。

3：供電系統配置方案說明

4G無線監控供電系統由太陽電池組件構成的太陽能組件、太陽能充電控制裝置、配電器、蓄電池組構成。

太陽能光伏監控發電系統產品特點：3.1根據地區的太陽能資源具體情況和負載耗電量確定太陽能光伏監控發電系統發電的容量。3.2保證所有監控設備持續穩定供電。3.3  4G監控設備考慮全天供電，最大每日供電時間為：24小時。3.4經濟、實用、可靠、安全。3.5連續使用陰雨天長，可達20天。3.6可同時提供DC12V 24V電源。3.7采用最優質的光伏免維護蓄電池作為儲能設備，工作溫度在-40℃~+75℃之間，具有高壽命高性能等特點。3.8采用專用防雷技術，保證系統穩定運行，不受雷雨干擾。3.9使用監控專用防雷器和控制器，對4G監控信號的正常接收和傳輸不產生干擾。

4.系統防雷及浪涌等保護方案說明

太陽能光伏發電系統是通過轉換裝置把太陽輻射轉換成電能利用的屬于太陽能光伏發電技術，光電轉換提供更多防雷解決方案

4.1、太陽能光伏發電系統雷電電磁脈沖干擾的入侵途徑雷電對太陽能光伏發電系統設備的影響，主要由以下幾個方面造成：直擊雷：太陽能電池板大多都是安裝在野外或是空曠的地方，所以雷電很可能直接擊中太陽能電池板，造成設備的損壞，從而無法發電；傳導雷：遠處的雷電閃擊，由于電磁脈沖空間傳播的緣故，會在太陽能電池板到控制器到直流負載、控制器到電源分配電盤以及配電盤到交流負載等的供電線路上，產生浪涌過電壓，損壞電氣設備；地電位反擊：在有外部防雷保護的太陽能供電系統中，由于外部防雷裝置將雷電引入大地，從而導致地網上產生高電壓，高電壓通過設備的接地線進入設備，從而損壞控制器、控制器或者是交、直流負載等設備。

4.2、太陽能光伏發電系統設備雷電及過電壓防護

太陽能光伏發電系統直擊雷防護太陽能光伏發電設備外部防雷系統的作用是提供直擊雷電流泄放通道，使雷電不會直接擊中太陽能電池板。外部防雷系統包括三部分：接閃器、引下線和接地地網。太陽能發電系統必須有相對完善的外部防雷措施，以保證裸露在室外的太陽能電池板不被直接雷擊損壞。

4.3、太陽能光伏發電系統的浪涌過電壓保護的防雷我們做如下處理：

4.3.1在設備的外部做簡易避雷裝置，以保護太陽能電池板及用電設備不被直接雷擊擊中；

4.3.2對設備與太陽能電池板之間的供電線路，加裝定制品牌高端避雷器，型號根據直流負載的工作電壓選擇；

4.3.2避雷裝置的引下線以及避雷器的接地線都必須良好的接地，以達到快速泄流的目的。
